Dictionary:Vertical exaggeration/es

1. La utilización de una escala vertical más grande que la escala horizontal. La exageración hace ver los eventos pequeños mucho más evidentes pero distorsiona las relaciones estructurales. Las secciones sísmicas en tiempo tienen exageración vertical variable puesto que la velocidad varia con la profundidad. El picado e interpretación de eventos significativos en las secciones grabadas son afectados considerablemente por la exageración vertical. Ver sección comprimida y Figura V-9. 2. La relación entre la escala vertical y la horizontal; Relación de aspecto.

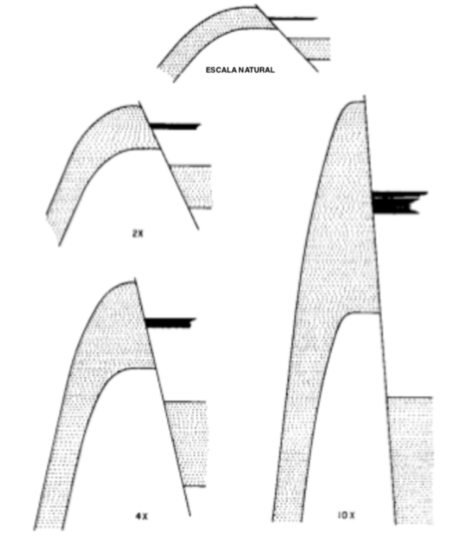

FIG. V-9. Exageración vertical. La exageración permite ver la vertical a detalle y la horizontal en contexto pero distorsiona severamente la relación de la estructura – espesor de las capas , Angulo de la falla, etc.
